Unterputz Unterverteilung mit zwei Fehlerstromschutzschalter ohne Abdeckung eines Privathaushaltes

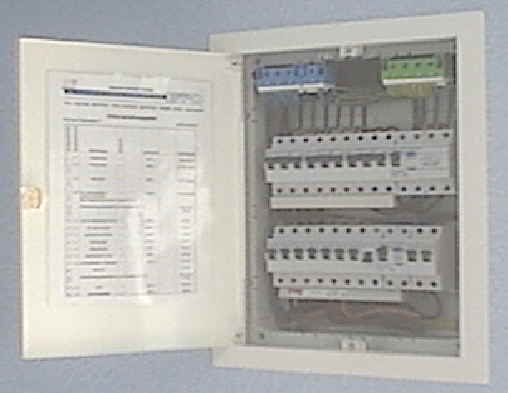

Unterputz Unterverteilung vorverdrahtet mit Reihenklemmen für eine einfache spätere Erweiterung der Anlage in einem Privathaushalt

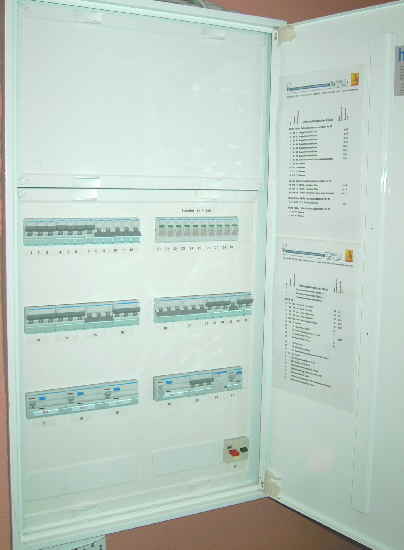

Aufputz Unterverteilung mit Reihenklemmen und Abdeckung für das Gewerbe. Diverse Fehlerstromschutzschalter zum Personenschutz für verschiedene Stromkreise.

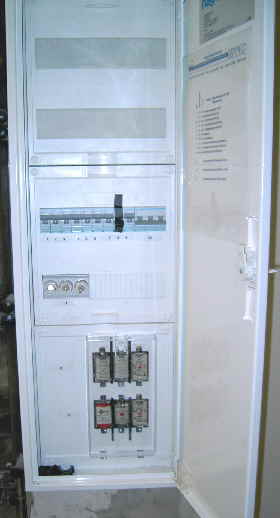

Aufputz Energieverteilung mit Niederspannungshochleistungsicherungen zur Absicherung mehrerer Unterverteilungen

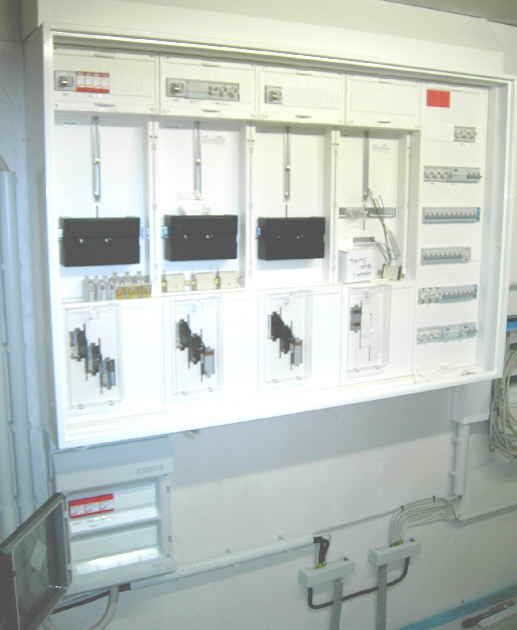

Dreiteilige Aufputz Zähleranlage mit Unterverteilung und DEHN Blitzschutz in einem Privathaus.
Zwei Zähler gehen einmal als Normaltarifzähler
(normaler Haushaltsstromtarif) und einmal als Niedertarifzähler (vergünstigter Heizungsstrom hier zum Betrieb einer Wärmepumpe) nach Abschluß der Bauphase direkt in Betrieb.
Der dritte Zählerplatz ist für eine Photovoltaikanlage vorbereitet und geht später in Betrieb.
Der vierte Platz dient zur Aufnahme des Tarifschaltgerätes des EVU´s zur Steuerung der Einschaltzeiten des vergünstigten Niedertarifstromes.
Man sieht im unteren Bereich die 3 DEHNbloc®
(rote Bauteile) zum Schutz von
Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten
Blitzeinschlägen.
Im Zählerfeld oben an der linken Seite sieht man die DEHNguard® Einsätze (rotes Bauteil) zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Dazu kommt dann noch der Endgeräteschutz in ausgewählten oder allen Steckdosen und Anschlüssen.

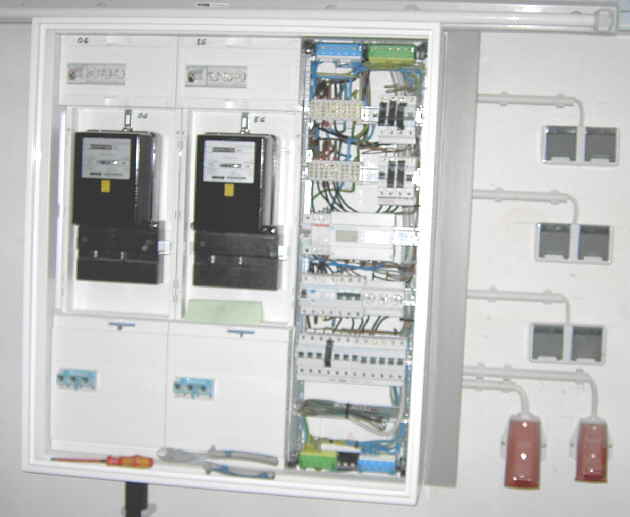

Zweiteilige Aufputz Zähleranlage mit Unterverteilung und Verbraucher- entnahmestellen (Steckdosen) in einem Privathaushalt. Die Zählervorsicherung übernehmen hier selektive Haupt- leistungssschalter. Auch ein digitaler elektronischer Drehstromzwischenzähler ist integriert. Die sichtbaren Steckdosen dienten zur Stromversorgung während der Bauphase und wurden über einen Fehlerstromschutzschalter 40A 30mA geschützt. Die Abdeckung des Unterverteilerfeldes wurde zu Montagezwecken entfernt.
